5.2.1 拉伸特征
拉伸特征是将截面沿着截面所在平面的垂直方向拉伸而成的特征，它是零件建模中最常用的方法。只要实体中某部分的截面相同，都可以通过拉伸操作来生成。拉伸特征的操作示意如图5.1.3-1所示。

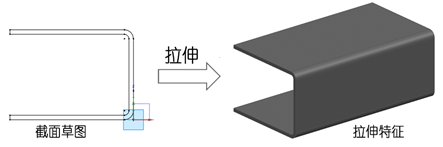

图5.1.3-1 拉伸特征的示意
【拉伸】命令可通过以下方式找到：
点击“主页”功能选项卡中的工具条“特征”组---【
】命令；
点击下拉菜单【菜单(M)】---【插入(S)】---【设计特征(E)】---“
”。

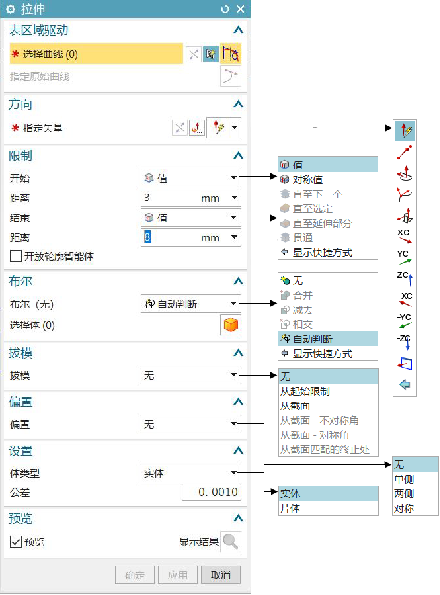

1. 拉伸对话框
“表区域驱动”区域：指定要选择的曲线作为截面来进行拉伸，包括有3个图标按钮。
a.反向：调整已选择曲线的方向，可点击反向。
b.绘制截面：创建一个新草图作为拉伸特征的截面。
c.选择曲线：选择已有的草图或几何体边缘作为拉伸特征的截面。

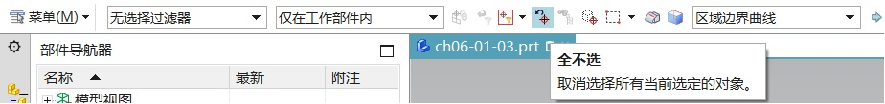

注意：假如已选择的曲线不正确，需要取消重新选择时，可以点击“上边框条”工具条中的【 】全不选”按钮从而取消当前所选择的对象
“方向”区域：通过指定一个矢量方向作为拉伸特征的方向。
“限制”区域：用于控制拉伸的方式。“开始”和“结束”下拉列表都包括有6种选项。
“布尔”区域：如果图形区在拉伸之前已经创建有其它实体，则可以在拉伸时与这些实体进行布尔操作，包括求和、求差和求交。
“拔模”区域：沿拉伸方向对拉伸体进行拔模。“角度”值大于0时，沿拉伸方向向内拔模；“角度”值小于0时，沿拉伸方向向外拔模。
“偏置”区域：“偏置”下拉列表中有无、单侧、两侧和对称这4种方式，其中“两侧”和“对称”，可创建拉伸薄壁类型特征。“两侧”—通过设置起始值与结束值，两者之差的绝对值为薄壁厚度。
“设置”区域：“体类型”选项用于指定生成的特征是片体（即曲面）还是实体。
“预览”区域：通过勾选“预览”复选框，可以实时查看到所创建出的特征。
2. 矢量定义
矢量在建模过程中的应用非常广泛，如“拉伸”、“旋转”等操作都需要用到。矢量的设置主要用在定义对象的高度方向、投影方向和旋转中心轴等方面。

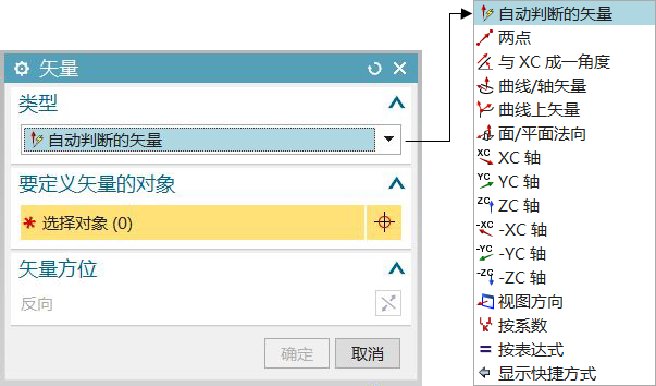

在“拉伸”对话框中“方向”区域点击按钮，弹出“矢量”对话框。
根据选取的对象自动判断所定义矢量的类型。
通过空间两点创建一个矢量，矢量方向由第一点指向第二点。
在XC平面上创建与XC轴成一定角度的矢量。
通过选取曲线上某点的切向矢量来创建一个矢量。
通过曲线上任一点创建一个与曲线相切的矢量，可按照圆弧长或百分比圆弧长指定点的位置。
创建与实体表面（须是平面）法线或圆柱面的轴线平行的矢量。
创建与XC轴平行的矢量。
创建与YC轴平行的矢量。
创建与ZC轴平行的矢量。
创建与—XC轴平行的矢量。
创建与—YC轴平行的矢量。
创建与—ZC轴平行的矢量。
创建与当前工作视图平行的矢量。
通过系数创建一个矢量。
通过矢量类型的表达式来创建矢量。
5.2.2 旋转特征
旋转特征是将截面绕着一条中心线旋转而成的特征，它是零件建模中最常用的方法。属于回转体类型的实体，都可以通过旋转操作来生成。
点击“主页”功能选项卡中的工具条“特征”组---【
】命令；
点击下拉菜单【菜单(M)】---【插入(S)】---【设计特征(E)】---“
”。
“表区域驱动”区域：指定要选择的曲线作为截面来进行拉伸，包括有3个图标按钮。
“轴”区域：通过指定一个矢量方向作为旋转特征的方向。
矢量对话框，在对话框中定义矢量。
用于指定旋转的方向。可单击此按钮，从弹出的下拉列表中选取相应的方式，指定矢量方向。
“限制”区域：用于控制旋转的方式。“开始”和“结束”下拉列表都包括有2种选项。
“布尔”区域：如果图形区在拉伸之前已经创建有其它实体，则可以在旋转时与这些实体进行布尔操作，包括求和、求差和求交。
“偏置”区域：“偏置”下拉列表中有无、两侧这2种方式，其中“两侧”可创建旋转薄壁类型特征。
5.2.3 扫掠特征
扫掠特征是将一条截面线串沿着一条空间的路径移动而成的特征，它是含有曲面特征的零件建模中常用的方法，其路径称为引导线。
点击“主页”功能选项卡中的工具条“特征”组---【
】命令；
点击下拉菜单【菜单(M)】---【插入(S)】---【设计特征(E)】---“
”。

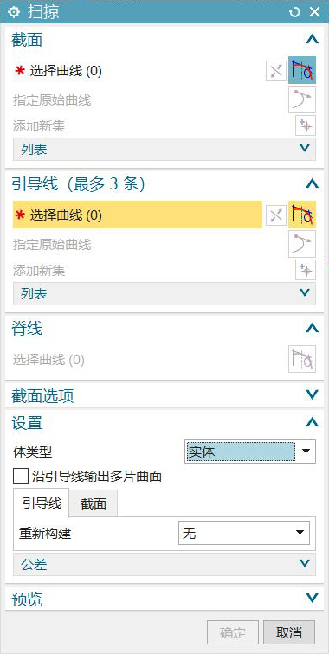

“截面”区域：指定要选择的曲线作为截面来进行扫掠，包括有2个图标按钮。
“引导线”区域：通过指定曲线作为扫掠特征的路径。
“设置”区域：“体类型”选项用于指定生成的特征是片体（即曲面）还是实体。
