在左侧资源栏“部件导航器”模型树中鼠标左键选中某个特征，然后按住鼠标左键不动，将其拖动到相应特征之前或之后即可实现特征重排序。

特征编辑是指在特征创建完成后，需要对其中的一些参数进行修改的操作。特征编辑可以对特征的尺寸、位置和先后次序等参数进行重新编辑，并在大多数情况下能保留其与相关特征的关联关系。

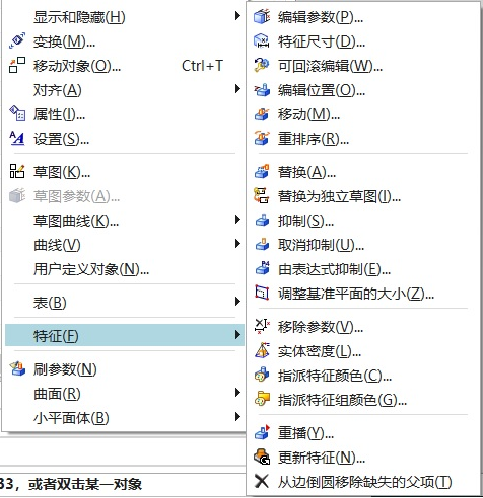

特征编辑的命令在下拉菜单【菜单(M)】---【编辑(E)】---【特征(F)】下，如图所示。



一、编辑参数


“编辑参数”命令用于在已创建好的特征基础上修改编辑其参数，实现特征更新。

在左侧资源栏“部件导航器”模型树中右键点击相应特征，在弹出菜单中选择—“编辑参数”，即可编辑相应特征的参数。系统会根据用户所选择的特征弹出相应的对话框来完成对该特征的编辑。

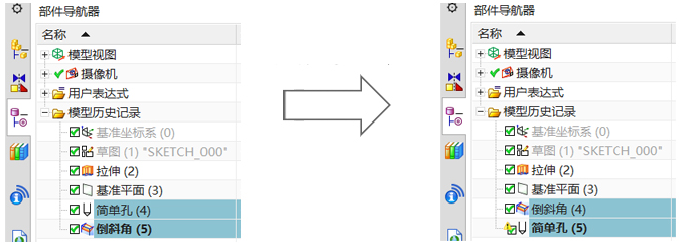

二、特征重排序


特征重排序功能可以改变模型中特征的次序，即将重定位特征移至选定的参考特征之前或之后。对具有关联性的特征重排序以后，与其关联的特征也将被自动重排序。


在左侧资源栏“部件导航器”模型树中鼠标左键选中某个特征，然后按住鼠标左键不动，将其拖动到相应特征之前或之后即可实现特征重排序。

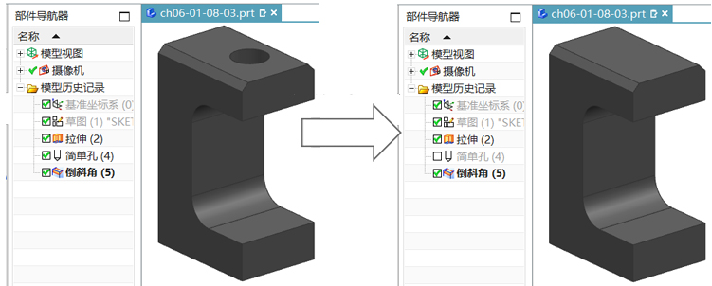

三、特征抑制及取消


特征抑制功能可以从模型中移除一个或多个特征，同时与它关联的相关特征也将被抑制。当取消抑制特征后，特征及与它关联的特征也将显示在图形区。

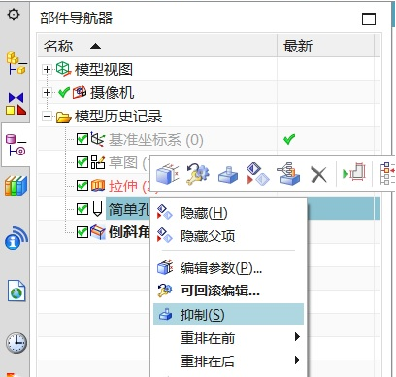

在左侧资源栏“部件导航器”模型树中右键点击相应特征，在弹出菜单中选择image.png或 image.png命令，即可实现特征抑制或取消抑制。
