一、更新视图
在产品设计过程中，如果修改了零部件模型的形状或尺寸，应该及时地进行视图更新，以确保工程图纸处于最新的状态。
点击“主页”功能选项卡中的工具条“视图”组---【
】命令。
点击下拉菜单【菜单(M)】---【插入(S)】---【视图(W)】---“
”命令。

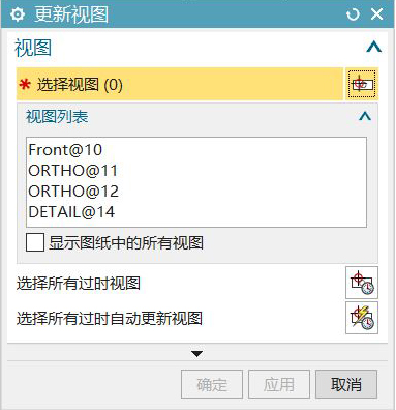

： 勾选复选框，则列出此零部件上所有图纸页面上的视图，可供选择；如取消勾选，则只列出当前显示的图纸页面上的视图。
用于选择图纸中的所有过时视图。单击按钮，则更新这些视图。
：用于选择图纸中的所有过时视图并自动更新。
二、视图边界编辑
通过编辑视图边界可以在视图中只显示需要的几何特征，同时隐藏不需要的几何特征。

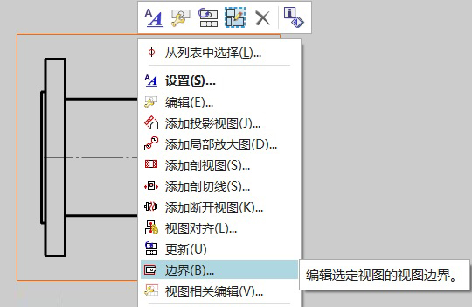

在需要编辑的视图上点击鼠标右键，在弹出的快捷菜单中找到“
”命令。

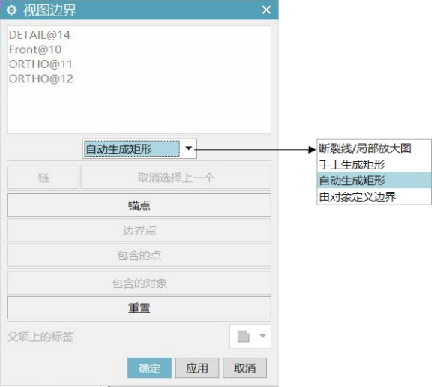

下拉列表：定义视图边界的类型：
“断裂线/局部放大图”、“手工生成矩形”、“自动生成矩形”、“由对象定义边界”
：用于定义视图在图纸上的固定位置，当模型发生变化后此视图仍保留在图纸上的特定位置。
：仅在边界类型设为“由对象定义边界”时可用，用于定义包含在视图边界内的点。
：仅在边界类型设为“由对象定义边界”时可用，用于定义包含在视图边界内的几何对象。
：用于恢复本次操作的参数设定。
三、活动草图视图
工程图纸上的每个成员视图都有一个独立的空间，在这个空间中只能显示属于此成员视图的所有对象，用户也可以在此空间创建新的对象（如线段或者曲线等），这些新对象只与所在的成员视图相关，不会显示在其它视图或者实体模型中。
例如创建局部剖视图时，就需要提前在对应视图中创建其边界曲线。

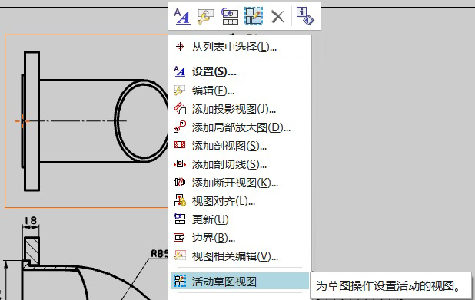

在图形区中选中某个视图的边界并右键，在弹出的快捷菜单中选择
命令。
单击此命令，激活该视图为草图视图。激活后可以看到部件导航器中此视图名称后带上“(活动)”如
。
然后就可以通过“草图”工具条相关命令，添加曲线等操作。
单击
按钮，完成草图曲线绘制。
四、视图相关编辑
在工程图纸中创建的视图和三维模型都是相关联的，但是根据制图标准的要求，还需要添加或删除某些制图对象、或更改某些制图对象的显示等，这就需要用到视图相关编辑的功能。

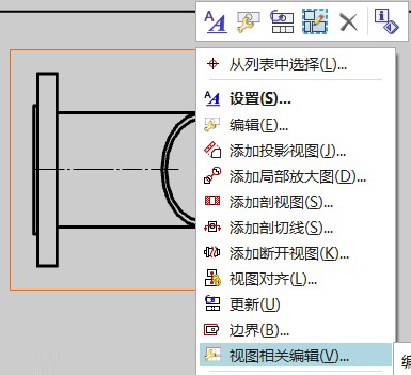

在需要编辑的视图上点击鼠标右键，在弹出的快捷菜单中找到
命令。

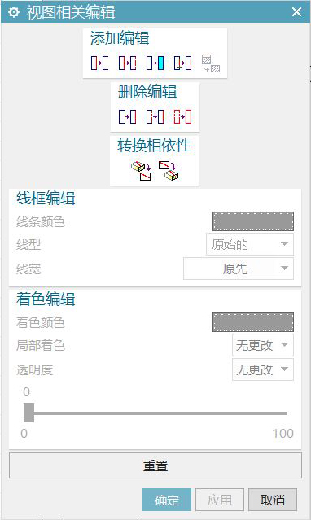

“添加编辑”区域：用于在视图上添加编辑制图对象：
擦除对象—将所选对象隐藏起来，无法擦除有尺寸标注的对象。
编辑完整对象—编辑所选对象的显示样式，包括对象的线型、线宽和颜色。
编辑着色对象—编辑视图中某一部分的显示方式。
编辑对象段——编辑视图中所选对象的某个片段的显示方式。
编辑剖视图背景——编辑剖视图的背景，仅针对剖视图时可用。
“删除编辑”区域：用于删除“添加编辑”区域里所作的对应操作，即恢复原始状态。
删除选定的擦除—删除所选视图的擦除操作，使被隐藏对象显示出来。
删除选定的编辑—删除所选视图的编辑操作，使编辑对象回复原有显示方式。
删除所有编辑—删除所选视图之前进行的所有编辑。
“转换相依性”区域
模型转换到视图—转换模型中存在的单独对象到视图中。
视图转换到模型—转换视图中存在的单独对象到模型中。
“线框编辑”区域：当点击“编辑完整对象”命令时，才可用。用于设定对象编辑后的显示样式。
“着色编辑”区域：当点击“编辑着色对象”命令时，才可用。用于设定对象编辑后的着色样式。
