特征操作构建的特征不能单独生成，而只能在其它特征上生成。比如布尔操作、孔特征、凸起、槽特征、螺纹特征、抽壳、边倒圆和倒斜角这些都是典型的特征操作。
一、布尔操作

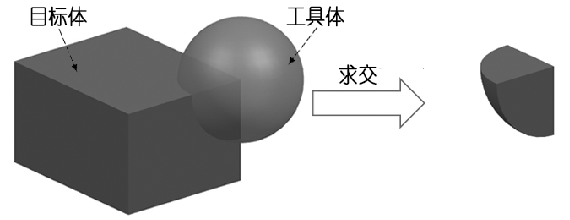

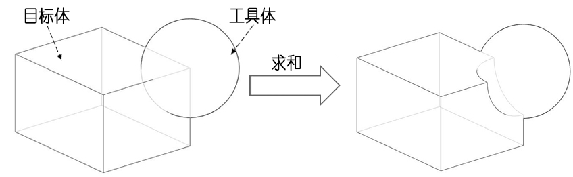

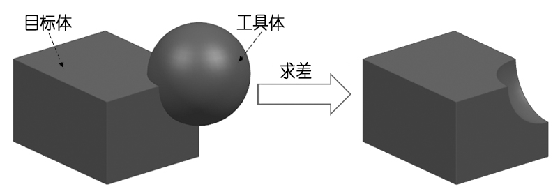

布尔操作是将原先存在的多个独立实体进行运算，以生成新的实体。布尔操作包括三种形式：布尔求和（合并）、布尔求差（减去）、布尔求交（相交）。
在进行布尔操作时，首先选择目标体，然后选择工具体；运算完成后，工具体成为目标体的一部分，新产生的实体继承目标体原有的特性（如图层、颜色和线型等）。
如果NX部件文件中已存在实体，那么当创建新特征时，新特征就是工具体，已存在的实体作为目标体。
点击“主页”功能选项卡中的工具条“特征”组---【
】命令，有【
】、【
】命令
点击下拉菜单【菜单(M)】---【插入(S)】---【组合(B)】---“
”、“
”、“
”
如果布尔运算的使用不正确，则在操作过程中可能出现错误，主要出错信息及原因有：
“工具体完全在目标体外”——所选工具体和目标体在空间上没有接触，则系统报错。
“不能创建任何特征”——在进行操作时，如果使用复制目标，且没有创建一个或多个特征，则系统报错。
“非歧义实体”——将一个片体与另一个片体进行布尔求差操作，则系统报错。
“无法执行布尔运算”——将一个片体与另一个片体进行布尔求交操作，则系统报错。
二、孔特征
“孔”命令可以在实体上创建3种类型的孔特征。
点击“主页”功能选项卡中的工具条“特征”组---【
】命令。
点击下拉菜单【菜单(M)】---【插入(S)】---【设计特征(E)】---“
”。

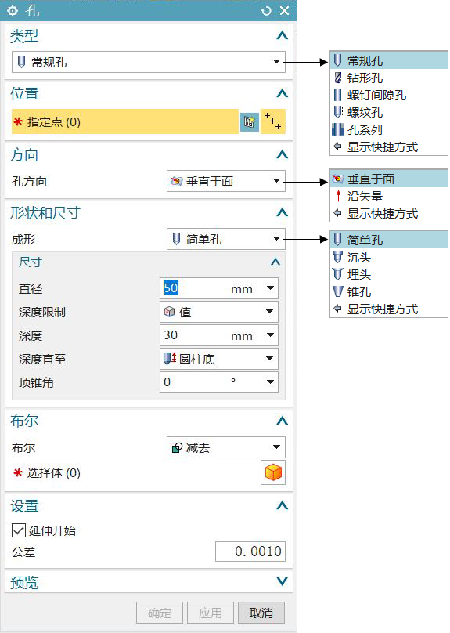

“类型”区域：指定要创建的孔类型，“类型”下拉列表中有5个选项。
创建指定尺寸的常规孔特征，常规孔包括简单孔、沉头孔、埋头孔和锥孔4种形式，可以是盲孔、通孔。
创建ANSI或ISO标准的简单钻形孔特征。
创建指定尺寸的螺钉间隙孔，包括简单孔、沉头孔或埋头通孔特征。
创建指定尺寸的螺纹孔，其尺寸由螺纹尺寸、径向进给等参数控制。
创建一组孔特征，其起始、中间和结束孔尺寸一致的多形状、多目标体的对齐孔。
“位置”区域：通过不同方式确定孔的定位位置。
绘制截面：单击此按钮将打开“创建草图”对话框，并通过指定放置面和方位在新建草图中创建孔的中心点。
点：可使用现有的点来指定孔的中心点。利用“上边框条”工具条中提供的工具按钮来选择现有的点或点特征。
方向”区域：用于指定创建的孔的方向，有两种选项。
“垂直于面”：沿着每个指定点所在面法向的反向来定义孔的方向。
“沿矢量”：沿指定的矢量定义孔的方向。
“形状与尺寸”区域——“成形”下拉列表：用于指定孔特征的形状。
“简单孔”、“沉头”、“埋头”、“锥孔”
“尺寸”区域：用于控制孔的尺寸参数。
“直径”文本框—控制孔直径的大小。
深度限制”下拉列表：控制孔深度类型。
“布尔”区域：“布尔”下拉列表用于指定创建孔特征的布尔操作。
三、凸起特征

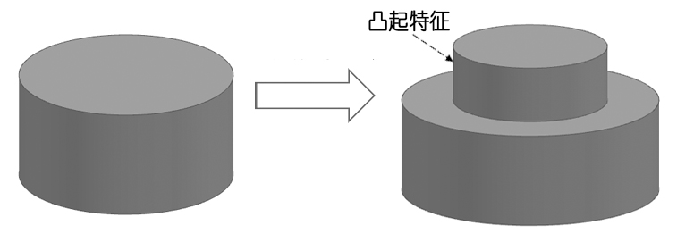

“凸起”命令可以在实体的表面创建一个局部的凸台或凹坑，凸起的形状和范围由封闭的截面草图来定义，凸起的高度可以通过偏移值或平面参照来定义。
点击“主页”功能选项卡中的工具条“特征”组---【
】命令，找到【
】命令；
点击下拉菜单【菜单(M)】---【插入(S)】---【设计特征(E)】---“
”。

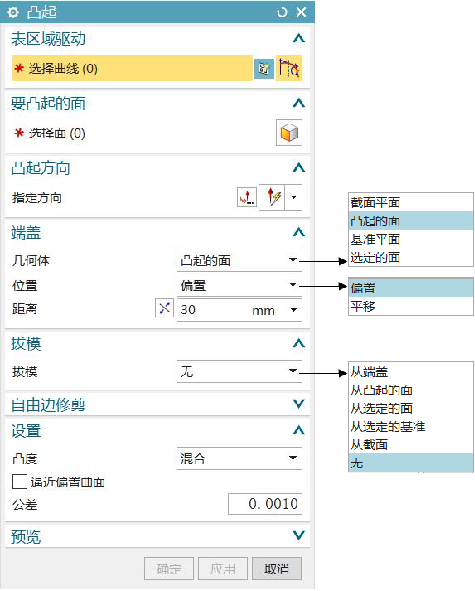

表区域驱动”区域：指定要选择的曲线作为截面来进行凸起，包括有2个图标按钮。
绘制截面：创建一个新草图作为截面曲线，完成草图并退出草图环境后，系统自动选择该草图作为截面曲线。
选择曲线：选择已有的草图或曲线作为截面曲线。
“要凸起的面”区域：指定要凸起的面。
“凸起方向”区域：指定要凸起的矢量方向。
“端盖”区域：用于控制凸起的方式。“几何体”下拉列表包括有4种选项，“位置”下拉列表包括有2个选项。
“拔模”区域：沿拉伸方向对凸起进行拔模。
四、槽特征

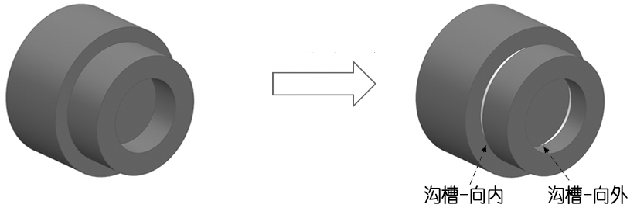

使用“槽”命令可以在实体中创建一个沟槽，可在圆柱面或圆锥形面上向内或向外创建沟槽。
点击“主页”功能选项卡中的工具条“特征”组---【
】命令，找到【
】命令；
点击下拉菜单【菜单(M)】---【插入(S)】---【设计特征(E)】---“
”。
“凸起”命令可以在实体的表面创建一个局部的凸台或凹坑，凸起的形状和范围由封闭的截面草图来定义，凸起的高度可以通过偏移值或平面参照来定义。

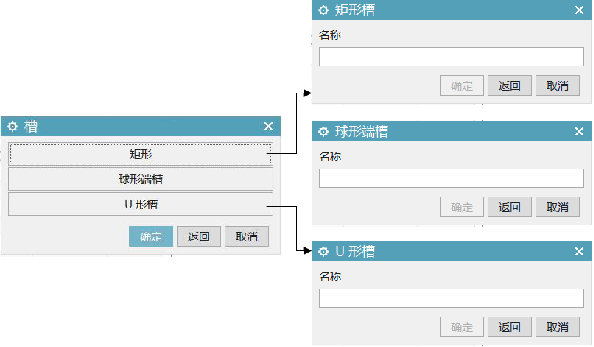

有3种类型的沟槽，对应不同截面形状的沟槽：矩形槽、球形沟槽、U形沟槽；
在设计中，大多数情况下都是选择“矩形”类型。
选定对应类型的沟槽后，跳出相应的对话框，选择要创建沟槽的圆柱面或圆锥面，输入沟槽尺寸，然后进行定位。
槽的定位可以是实体的外表面或内表面。
槽的定位和其它成形特征的定位不同，只需在轴向定位即可。通过选定目标实体的一条边及槽的边或中心线来定位沟槽。
五、螺纹特征
“螺纹”命令可以在孔中创建内螺纹，使用或在圆柱面上创建外螺纹。
点击“主页”功能选项卡中的工具条“特征”组---【
】命令，找到【
】命令；
点击下拉菜单【菜单(M)】---【插入(S)】---【设计特征(E)】---“
”。

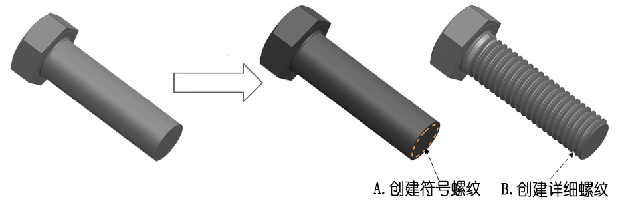

符号螺纹：以虚线圆的形式显示在要攻螺纹的一个或多个面上。符号螺纹可以使用外部螺纹表文件（可以根据特殊螺纹要求来定制）以确定其参数。创建和更新符号螺纹所需要的时间很短，每次可以创建多组相同规格的螺纹。
详细螺纹：显示效果比符号螺纹更加真实，但由于其几何形状的复杂性，创建和更新都需要较长的时间。详细螺纹每次只能创建一个。

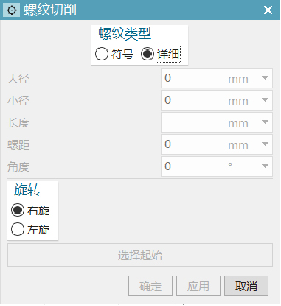

“螺纹类型”区域：选择不同类型后，各选项内容会相应变化从而有不同的创建方法。
“符号”类型——创建符号螺纹。
“详细”类型——创建详细螺纹。
“符号”类型“方法”：下拉列表中有多种选项方法。
“符号”类型“成形”：下拉列表有多种螺纹标准及种类，可以选择公制、英制、美制，管螺纹、锥螺纹等。
“符号”类型 按钮：当自动创建出来的螺纹规格不是所需的，可以点击按钮从跳出的对话框里选择正确的规格。
“旋转”区域：指定螺纹的方向——左旋或右旋。
六、抽壳
使用“抽壳”命令可以利用指定的壁厚来抽空实体，或以实体创建壳体，可以指定不同表面的厚度或移除某个面。
点击“主页”功能选项卡中的工具条“特征”组---【
】命令；
点击下拉菜单【菜单(M)】---【插入(S)】---【偏置缩放(O)】---“
”。

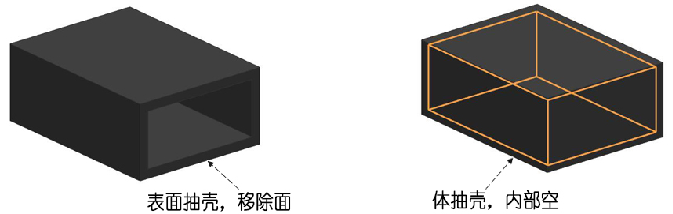

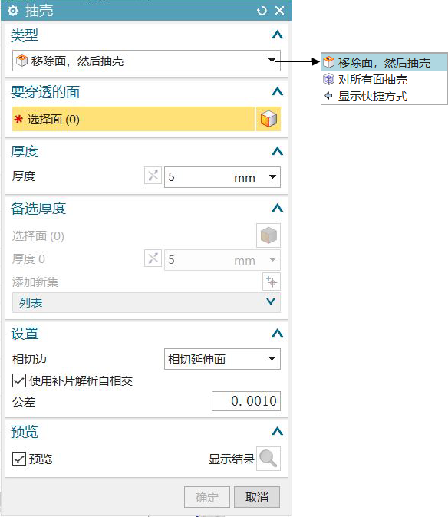

“类型”下拉列表：选择不同类型后，各选项内容会相应变化从而有不同的创建方法。
——选择要从壳体中移除的面，可以选择多个移除面。当选择移除面时，“选择要移除的面”工具条被激活。
——选择要抽壳的体，以此实体为基础创建一个壳体，壳体是全封闭的、没有穿透面。
“厚度”区域：用于设置壳体的厚度值。壳体的偏置方向可点击按钮反向，设置壳体在原实体基础上加厚或变为薄壁。
七、边倒圆
使用“边倒圆（倒圆角）”命令可以使多个面共享的边缘变得光滑，它可以创建圆角的边倒圆，对凸边缘去除材料，对凹边缘添加材料。
点击“主页”功能选项卡中的工具条“特征”组---【
】命令；
点击下拉菜单【菜单(M)】---【插入(S)】---【细节特征(L)】---“
”。
“边”区域：用于创建一个恒定半径的圆角，这是最简单、最容易生成的圆角。
“ 选择边”：用于指定要创建圆角的边缘。
“形状”：用于定义倒圆角的形状，包括以下两种形状。
“
”——倒圆角的截面形状为圆形；
“
”——倒圆角的截面形状为二次曲线。

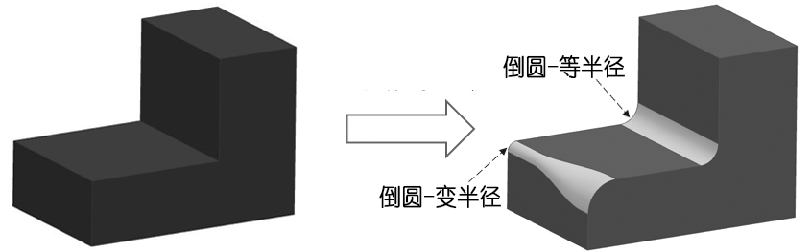

“变半径”区域：用于创建一个有不同半径的圆角。可定义选定边缘上的点，然后输入各点位置的圆角半径值，沿边缘的长度方向改变倒圆半径。必须先指定一个半径恒定的边缘，然后才能用该选项对它添加可变半径点。
“拐角倒角”区域：添加回切点到一倒圆拐角，通过调整每一个回切点到顶点的距离，对拐角应用其它的变形。一般情况下，不需要设置此项。
“拐角突然停止”区域：通过添加突然停止点，可以在非边缘端点处停止倒圆，进行局部边缘段倒圆。一般情况下，不需要设置此项。
八、倒斜角

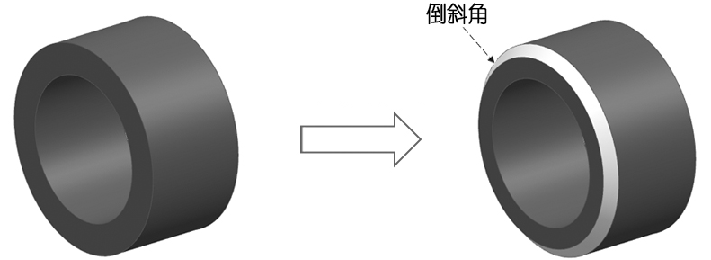

使用“倒斜角”命令可以在两个面之间创建需要的倒角。
点击“主页”功能选项卡中的工具条“特征”组---【
】命令；
点击下拉菜单【菜单(M)】---【插入(S)】---【细节特征(L)】---“
”。

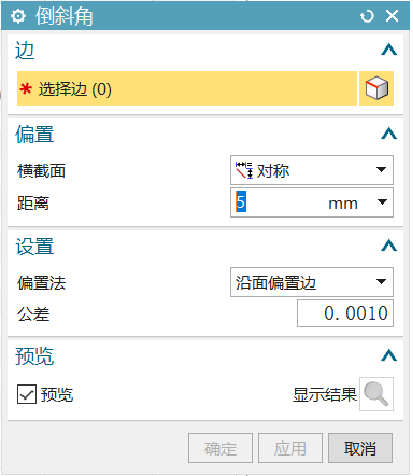

“边”区域：用于创建一个恒定半径的圆角，这是最简单、最容易生成的圆角。
“
选择边”：用于指定要创建倒角的边缘。
“偏置”区域：
“横截面”：用于定义倒角的形状，包括以下三种形状。
“
”—创建一个简单倒斜角，沿两个表面的偏置值是相同的；
“
”—创建一个简单倒斜角，沿两个表面的偏置值是不同的；
“
”—创建一个简单倒斜角，其偏置量是由一个偏置值和一个角度值决定的。
“设置”区域：“偏置法”下拉列表中有两种偏置方法。
“沿面偏置边”—仅为简单形状生成精确的倒斜角，从倒斜角的边开始沿着面设置偏置值。
“偏置面并修剪”—用于很复杂的被倒斜角的面，可延伸用于修剪原始曲面的每个偏置曲面。
