图层是在UG NX中进行三维设计时，为了方便各实体或组件的控制操作以及区分相关辅助图线、面或其它对象而采用的。不同对象放在不同的层中，用户可以通过对图层的操作来对某一类图素进行共同操作。

每个UG NX文件中，最多可以含有256图层，在每一个图层上可以包含任意数量的对象。因此一个图层可以含有部件的所有对象，也可以不同对象分布在任意一个或多个图层中。为了方便工程设计，建议不同类型的对象放在不同图层中。

  • 1~10图层：放置各种实体特征对象；

  • 31~40图层：放置草图、曲线和点对象；

  • 61~70图层：放置基准坐标系、基准平面和基准轴对象。


2.5.1 图层设置

在一个部件的操作过程中，只能同时有一个图层是工作图层，所有的操作也只能在当前工作图层上进行，而其它图层只能进行可见或可选择操作。在“视图”功能选项卡的工具条“可见性”组中图层列表显示的数字就是当前工作图层号，如图2.5.1-1所示。

UG NX在新建文件后，所有的图层都已经存在了，用户只需调出来即可。

例如，要求草图对象在61层工作，就应该在绘制草图之前把61设置为工作图层。设置工作图层的操作方法有多种，分别如下：

  • 在“视图”功能选项卡的工具条“可见性”组中“图层列表”文本框输入61，然后回车确定。

  • 在“视图”功能选项卡的工具条“可见性”组中点击 按钮，弹出“图层设置”对话框，如图2.5.1-2所示。在对话框“工作层”文本框中输入61，然后回车确定即可

  • 点击下拉菜单【菜单(M)】→【格式(R)】→【图层设置(S)】，弹出“图层设置”对话框。

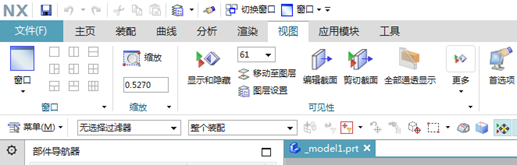

图2.5.1-1 “视图”功能选项卡


图2.5.1-2 “图层设置”对话框

2.5.2 移动至图层

如果在一个图层上已经创建了对象，如何将该图层的对象移动到另外的一个图层上，操作方法如下：

1）  单击在工具条“可见性”组中的 按钮或者点击下拉菜单【菜单(M)】→【格式(R)】→【移动至图层(M)】命令，弹出“类选择”对话框如图2.5.2-1所示；

2）  在“类选择”对话框中选择要移动的对象，单击 按钮，返回到“图层移动”对话框。

3）  在“图层移动”对话框中输入要移入的图层号，如图2.5.2-2所示，单击 按钮即可将选择的对象移动到新图层。

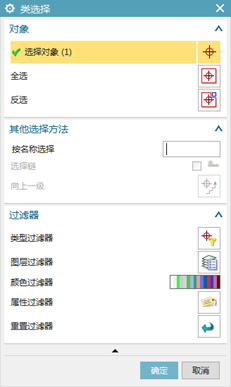

图2.5.2-1 “类选择”对话框

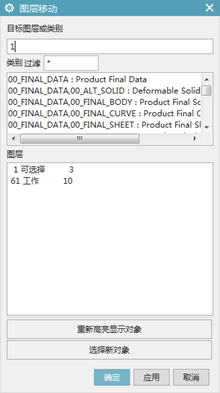

图2.5.2-2 “图层移动”对话框
