一、中心线
工程图中视图上需要绘制相应的中心线来表达相应的几何特征。通过中心线命令，方便添加各类类型的中心线。

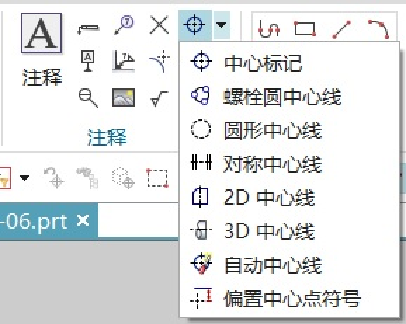

点击“主页”功能选项卡中的工具条“注释”组---【
】中心线下拉菜单，可以选择相应的中心线命令。
点击下拉菜单【菜单(M)】---【插入(S)】---【中心线(E)】。
点击某个中心线命令后，在弹出的对话框中按照提示选择对象后，自动按设定的中心线尺寸在视图上添加中心线。
二、尺寸标注
工程图中视图上需要绘制相应的中心线来表达相应的几何特征。通过中心线命令，方便添加各类类型的中心线。

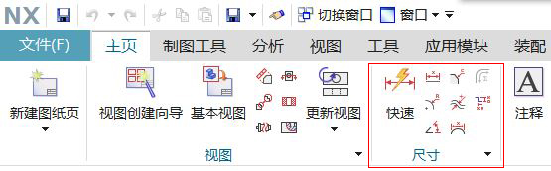

点击“主页”功能选项卡中的工具条“尺寸”组的命令。
点击下拉菜单【菜单(M)】---【插入(S)】---【尺寸(M)】。
1.工具条“尺寸”组中各命令
：系统根据选取的对象及光标位置自动判断尺寸类型并创建一个尺寸。
：在两个对象或点位置之间创建线性尺寸。
：创建圆形对象的半径或直径尺寸。
：在两条不平行的直线之间创建一个角度尺寸。
：在倒斜角曲线上创建倒斜角尺寸。
：创建一个厚度尺寸，测量两条曲线之间的距离。
：创建一个弧度尺寸来测量圆弧周长。
：创建周长约束来控制选定直线和圆弧的集体尺寸。
：创建一个坐标尺寸，测量从公共点沿一条坐标基线到某一位置的距离。
在标注尺寸前，先要选择正确的尺寸类型命令，再选择要标注的对象。
2. 尺寸标注中的尺寸编辑功能
点击某个尺寸标注命令后，弹出相应的尺寸标注对话框，在选定好标注对象生成尺寸的同时会显示“尺寸编辑”对话框。
：用于设置尺寸类型。
：用于设置尺寸的公差。
：用于设置为检测尺寸。
：用于设置尺寸文本的位置，需按制图标准选取正确的形式。
：用于添加注释文本，此文本可多行。单击此按钮，系统弹出“附加文本”对话框。
：用于设置尺寸精度。
：用于设置为参考尺寸。
：用于设置尺寸显示和放置等参数。单击此按钮，系统弹出“设置”对话框。
三、注释编辑器
注释编辑器具有文本注释、形位公差和特殊符号标注的功能。利用“注释编辑器”功能可在工程图上添加技术要求等内容。
点击“主页”功能选项卡中的工具条“注释”组---【
】。
点击下拉菜单【菜单(M)】---【插入(S)】---【注释(A)】---“
”命令。

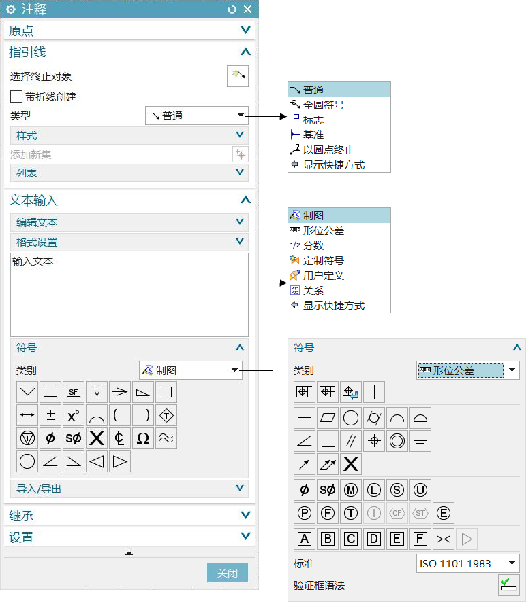

“原点”区域：用于指定注释的位置。
“指引线”区域：用于定义指引线的类型和样式；“类型”下拉列表中有5种选项。点击“选择终止对象”的按钮后，在图形区选定某个点则创建指引线。
“继承”区域：指定要继承的注释对象，即可将其样式参数继承应用到当前文本对象。
“设置”区域：用于设置文本、符号、箭头等的样式。
在“注释”对话框中输入文本内容后，在图形区自动显示预览，移动光标到合适位置后单击左键即可创建相应注释内容。
“文本输入”区域：用于指定文本内容和文本格式。
1）
区域：用于编辑注释，主要包括清除、剪切、粘贴和复制文本等功能。
2）
区域：用于设置文本字体、文本比例和文本格式等。
3）
区域：该区域的“类型”下拉列表包括“制图”、“形位公差”、“分数”、“定制符号”、“用户定义”和“关系”6个选项。
类型—显示常用的制图符号，单击某个符号按钮即可将其添加到输入区中。
类型——显示形位公差符号，单击某个符号按钮即可添加相应的符号到输入区中。当在下拉列表中选择不同的标准，所激活的符号按钮有所不同。
四、表面粗糙度
工程图纸中需要添加表面粗糙度符号来表达表面的加工精度要求。
点击“主页”功能选项卡中的工具条“注释”组---【
】。
点击下拉菜单【菜单(M)】---【插入(S)】---【注释(A)】---“
”命令。

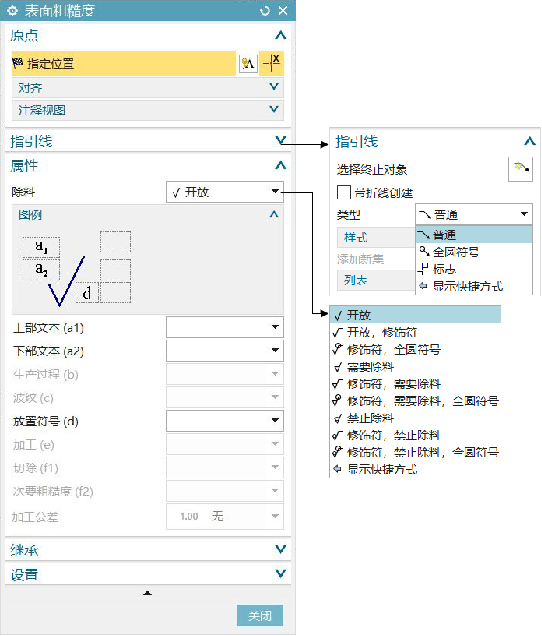

“原点”区域：用于指定表面粗糙度的位置。
“指引线”区域：用于定义指引线的类型和样式。“类型”下拉列表中有3种选项。
“属性”区域：用于设定材料去除方式、符号类型、粗糙度数值等。
“继承”区域：指定要继承的表面粗糙度对象，即可将它的属性等参数继承到当前对象。
“设置”区域：用于设置文本的倾斜角度、尺寸、文字、单位及粗糙度符号等。
