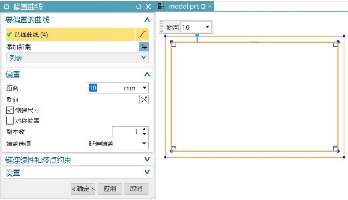

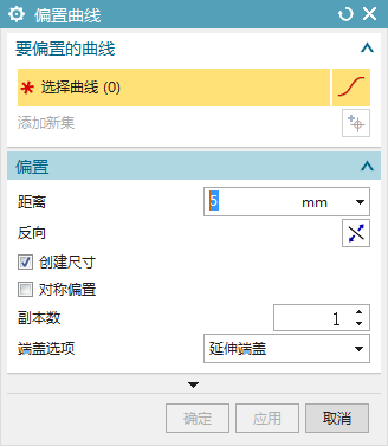

一、偏置曲线

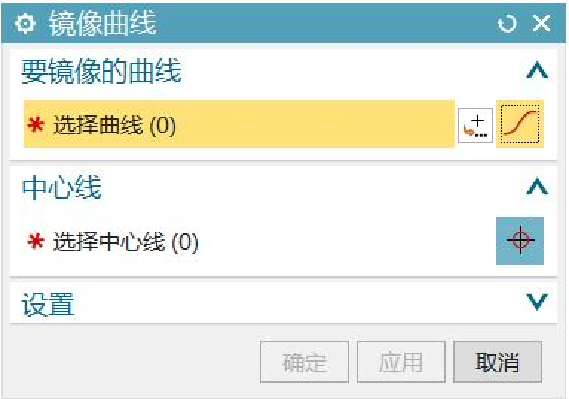

二、镜像曲线





四、草图曲线编辑


       草图曲线编辑有快速修剪、快速延伸、倒圆角和倒斜角等命令。

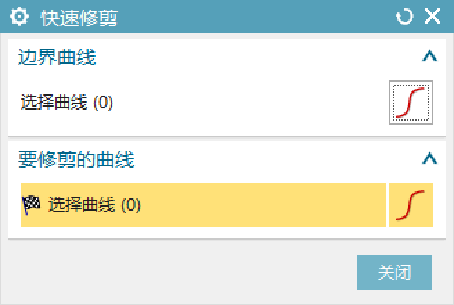

                                                                   快速修剪image.png           image.png

此命令可对草图中的曲线进行修剪。其中“边界曲线”可以不选择曲线，则自动按图形中各对象相互分隔作为边界进行修剪。

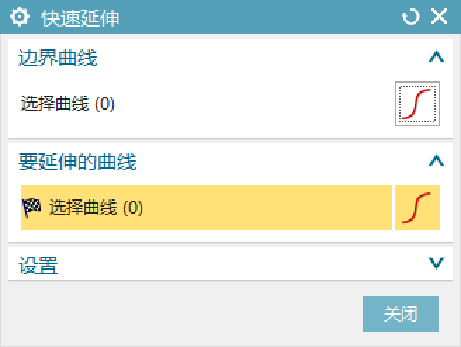

                                                                 快速延伸image.png           image.png

此命令可对草图中的曲线进行延伸。其中“边界曲线”可以不选择曲线，则自动按图形中各对象相互分隔作为边界进行延伸。

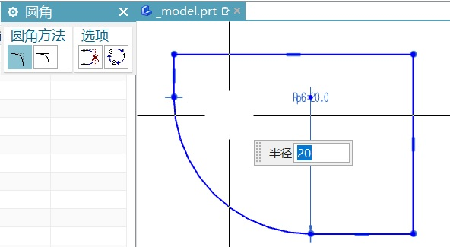

                                                      倒圆角image.png           image.png

此命令可对草图中的曲线进行倒圆角。

image.png——修剪圆角，倒圆角后会自动修剪两条直线的边；

image.png——不修剪圆角，倒圆角后两条直线的边还保留，没有被修剪。




                                                               倒斜角image.png           image.png

此命令可对草图中的曲线进行倒斜角。
