一、阵列特征

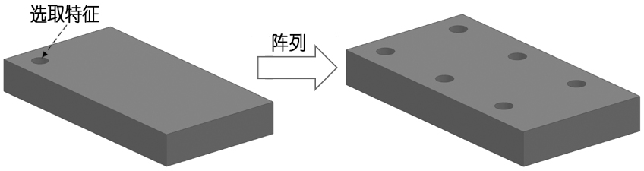

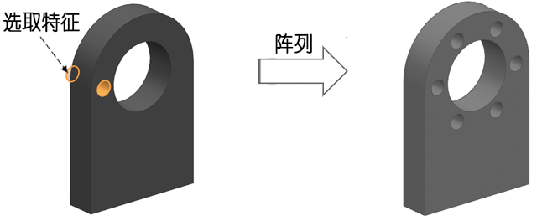

阵列特征功能能对特征进行阵列即对特征进行一个或多个的关联复制，并按照一定的规律排列复制的特征。阵列的所有实例都是相互关联的，可以通过编辑原特征的参数来改变其所有的实例。
点击“主页”功能选项卡中的工具条“特征”组---【
】命令；
点击下拉菜单【菜单(M)】---【插入(S)】---【关联复制(A)】---“
”命令。
线性阵列
圆形阵列
模型的关联复制可以对已有的模型特征进行操作，创建出与已有模型特征相关联的目标特征，从而减少许多重复的操作，提高建模效率。
如果阵列特征的使用不正确，则在操作过程中可能出现错误，如：
“父特征更新失败”—阵列实例必须在相应的实体上，即阵列参数的设置必须确保阵列后所有实例还是在相应实体上不能超出其范围，否则系统报错。

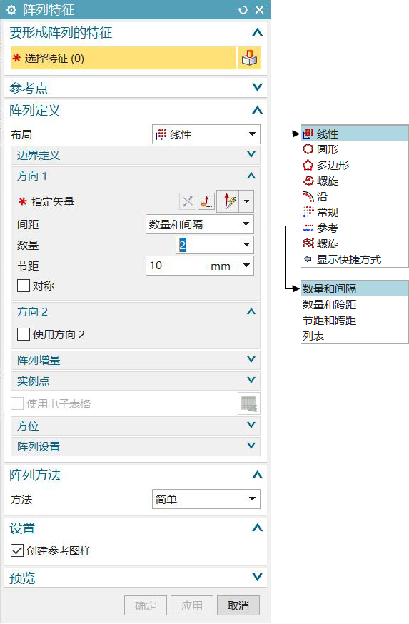

“要形成阵列的特征”区域：选定要进行阵列的特征。
“阵列定义”区域：“布局”下拉列表用于定义阵列方式。
—沿着指定的一个或两个线性方向进行线性阵列。
—绕着一根指定的旋转轴进行环形阵列，阵列实例绕着旋转轴圆周分布。
—沿着一个正多边形进行阵列。
—沿着平面螺旋线进行阵列。
—沿着一条曲线路径进行阵列。
—根据根据空间的点或由坐标系定义的位置点进行阵列。
—参考此模型中已有的阵列方式进行阵列。
—沿着空间螺旋线进行阵列。
“间距”下拉列表：用于定义各阵列方向的数量和间距形式。
“数量和间距”—通过输入阵列的数量和每两个实例的中心距离进行阵列。
“数量和跨距”—通过输入阵列的数量和每两个实例的跨距进行阵列。
“节距和跨距”—通过输入阵列的节距和每两个实例的跨距进行阵列。
“列表”——通过定义的列表数据进行阵列。
二、阵列几何特征

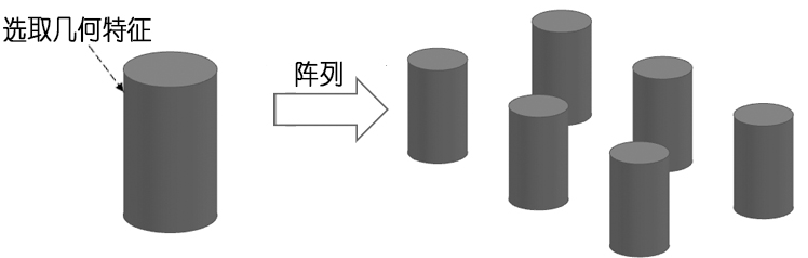

阵列几何特征功能能创建对象的副本，轻松地复制几何体、面、边、曲线、点、基准平面和基准轴等，并保持实例特征与其原始特征之间的关联性。
点击“主页”功能选项卡中的工具条“特征”组---【
】命令，找到【
】命令；
点击下拉菜单【菜单(M)】---【插入(S)】---【关联复制(A)】---“
”命令。
对比“阵列几何特征”和“阵列特征”的对话框，可以发现两者有很多是相同的，区别在于：

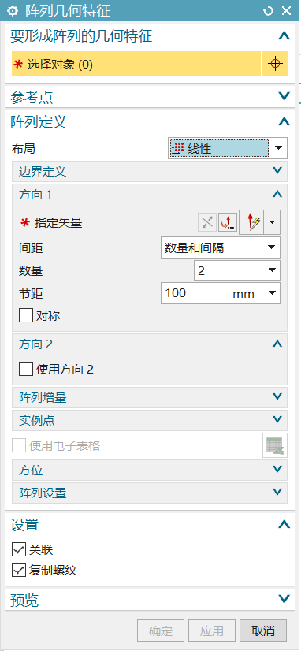

“阵列几何特征”命令是针对不同实体的几何对象包括几何体、面、边、曲线、点、基准平面和基准轴等；几何对象之间不需要存在于同一个实体上，阵列后的几何特征不用在相应实体上。
“阵列特殊”命令是针对同一个实体中的特征；且阵列实例也必须在相应的实体上，不能超出对应实体范围。
三、镜像特征

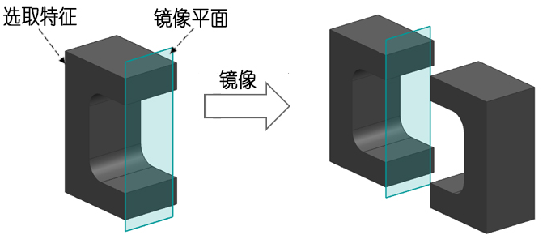

镜像特征功能可以将指定特征相对于一个平面（镜像中心平面）进行对称的复制，从而得到所选特征的一个副本，镜像中心平面可以是部件平面或基准平面。
点击“主页”功能选项卡中的工具条“特征”组---【
】命令，找到【
】命令；
点击下拉菜单【菜单(M)】---【插入(S)】---【关联复制(A)】---“
”命令。

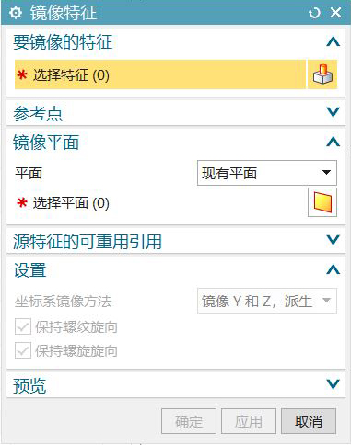

“要镜像的特征”区域：选定要进行镜像的特征。
“镜像平面”区域：选定镜像中心平面，此平面可以是现有的实体平面或基准平面，也可以新建平面。
