对于三维设计过程中，很多时候需要进行对象操作，对象操作包括选择对象、隐藏和显示对象、删除和恢复对象和编辑对象等功能。对象操作的前提是已经建立好相关对象。

2.4.1 对象选择及过滤

选择对象可以用鼠标在图形区里直接单击对象进行选择，也可以在部件导航器中单击对象进行选择，如图2.4.1-1所示。


图2.4.1-1 部件导航器

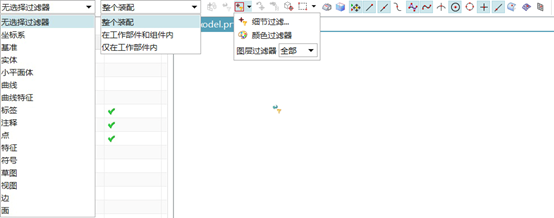

为了更精确的进行选择，可以通过上边条框的“选择过滤器”操作进行选择，如图2.4.1-2所示。


图2.4.1-2 选择过滤器

类型过滤器：将选择范围过滤至特定类型，在下拉菜单可以选择指定的类型。

选择范围：将选择范围过滤至特定范围，包括整个装配、在工作部件和组件内、仅在工作部件内这三种类型。

重置过滤：将所有过滤器选项（类型、范围和常规选择等）重置为未筛选状态；当为设定过滤器时，图标为灰色 ，不可选。

常规选择过滤器：允许访问常规的选择过滤器，包括细节过滤、颜色过滤器和图层过滤器。

“细节过滤”对话框如图2.4.1-3所示；“颜色”对话框如图2.4.1-4所示。

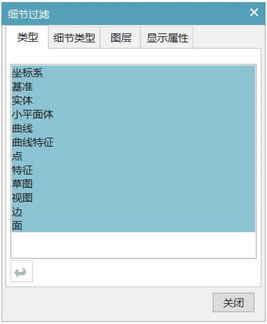

图2.4.1-3 细节过滤


图2.4.1-4 颜色过滤



2.4.2 隐藏和显示对象

当模型或装配比较复杂时，相关对象比较多，为了方便操作和观察，有时需要对某些对象进行隐藏操作。隐藏和显示对象的操作方法如下：

² 打开“部件导航器”，在选定对象上右键，弹出快捷菜单后选择“隐藏”命令，使对象被隐藏，如图2.4.2-1所示。如果是显示对象，则在被隐藏的对象上右键，选择“显示”命令。


图2.4.2-1 隐藏操作

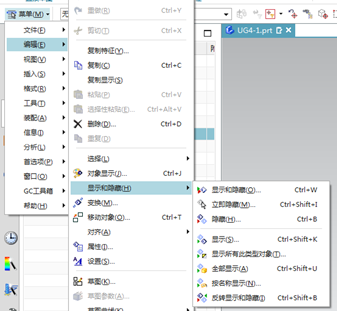

² 单击下拉菜单【菜单(M)】→【编辑(E)】→【显示和隐藏(H)】，也可以隐藏和显示对象，如图2.4.2-2所示。


图2.4.2-2 显示和隐藏

   打开“部件导航器”，单击对象前面的小方框里“√”使其去掉，也可以隐藏该对象，但同时会把此对象抑制，后续依赖于此对象的特征将会同时被抑制。要显示该对象就单击对象前面的小方框，使其打“√”。
