一、草图约束功能区

草图的约束主要包括尺寸约束和几何约束两种类型。尺寸约束是用来驱动、限制和约束草图几何对象的大小和形状。几何约束是用来定位草图对象和确定草图对象之间的相互关系。

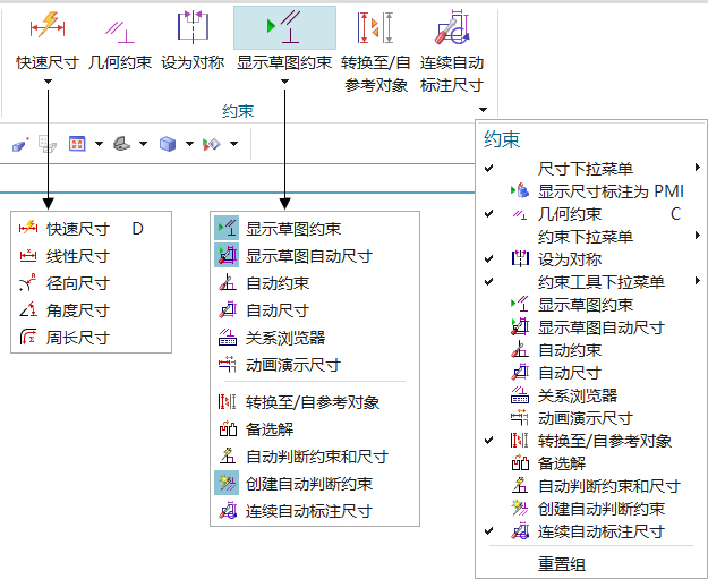

草图约束功能区有快速尺寸、几何约束、设置为对称和显示草图约束等命令。



二、尺寸约束

尺寸约束是最基本的约束方式。尺寸约束按钮里有快速尺寸、线性尺寸、径向尺寸、角度尺寸和周长尺寸五种标注尺寸类型。

1. 快速尺寸image.png

快速尺寸命令是一个智能的尺寸标注命令，通过选定的对象和光标位置自动判断尺寸类型来创建尺寸约束。它可以标注线性尺寸、径向尺寸、角度尺寸等。

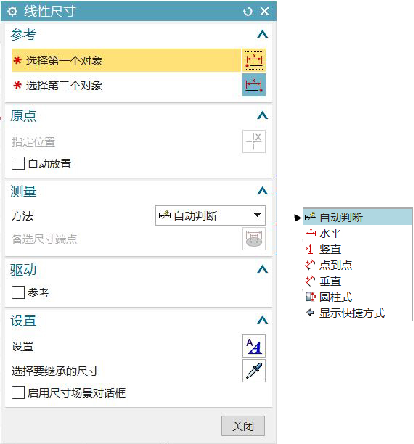

2. 线性尺寸image.png

在对话框中的“方法”下拉列表默认选择“自动判断”，也可选择准确的标注类型包括水平尺寸、竖直尺寸、圆柱式等，如选择“圆柱式”则标注出的尺寸数值前带ф符号。

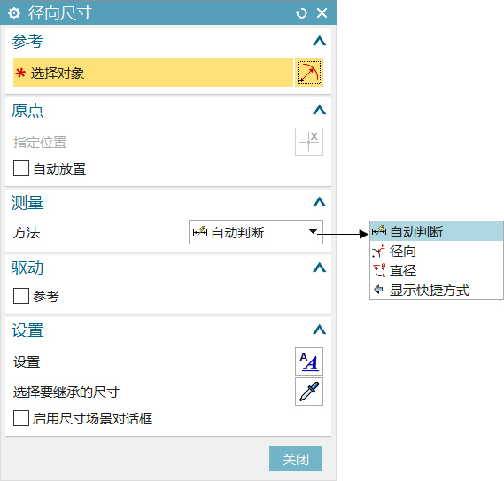

3.径向尺寸

“径向尺寸”用于标注圆弧/圆的半径或直径尺寸，在对话框中的“方法”下拉列表默认选择“自动判断”，也可选择要准确的标注类型包括径向、直径尺寸。

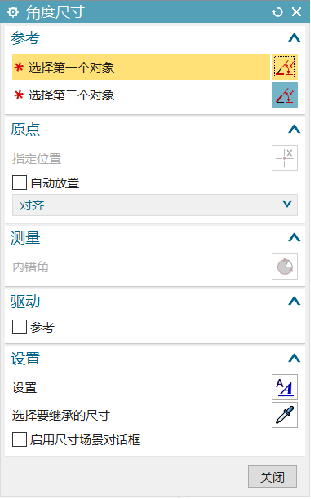

角度尺寸用于标注两个不平行对象（直线或基准轴）之间的角度尺寸。

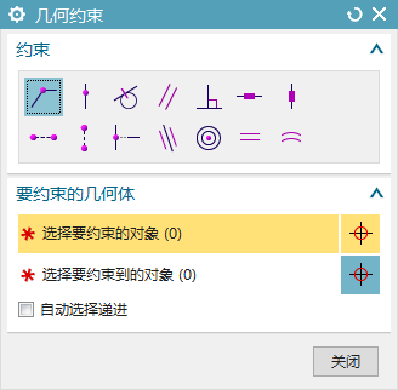

三、几何约束

  • 几何约束类型有：重合、点在曲线上、相切、平行、垂直、水平、垂直等。

  • 重合：约束两个或多个选定的顶点或点，使之重合。

  • 点在曲线上：约束一个选定的顶点或点，使之位于一条曲线之上。

  • 相切：约束两条选定的曲线，使之相切。

  • 平行：约束两条或多条选定的曲线，使之平行。

  • 垂直：约束两条选定的曲线，使之垂直。

  • 水平：约束一条或多条选定的曲线，使之水平。

  • 垂直：约束一条或多条选定的曲线，使之垂直。

  • 水平对齐：约束两个或多个选定的顶点或点，使之水平对齐。

  • 垂直对齐：约束两个或多个选定的顶点或点，使之垂直对齐。

  • 中点：约束一个选定的顶点或点，使之与一条线或圆弧的中点对齐。

  • 共线：约束两条或多条选定的直线，使之共线。

  • 同心：约束两条或多条选定的曲线，使之同心。

  • 等长：约束两条或多条选定的直线，使之等长。

  • 等半径：约束两个或多个选定的圆弧，使之半径相等



四、其它约束

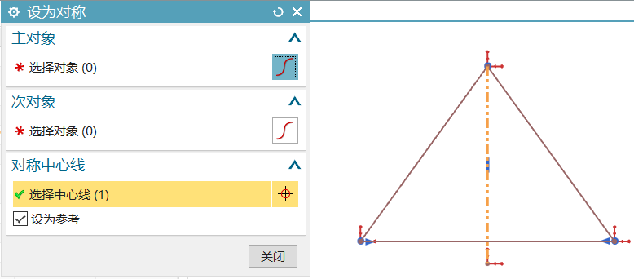

1. “设为对称”命令image.png

可将两个点或曲线约束为相对于草图上的对称线对称。



2. “转换至/自参考对象”命令image.png

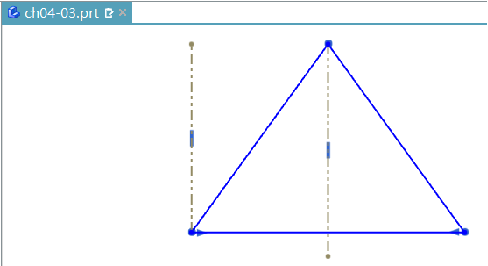

在草图图形绘制过程中，有些草图对象是作为基准、定位和参考作用的，而且必须保留；但是在拉伸、旋转等特征操作时会引起冲突，就可利用此命令，将这些草图对象从活动对象转换为参考对象；或者利用此命令将参考对象转换为活动对象。



3. “连续自动标注尺寸”命令image.png

可在草图曲线构造过程中启用自动标注尺寸。一般在草图绘制过程中都应关掉自动标注尺寸。


4. “显示草图约束”命令image.png

可显示当前草图中的几何约束。

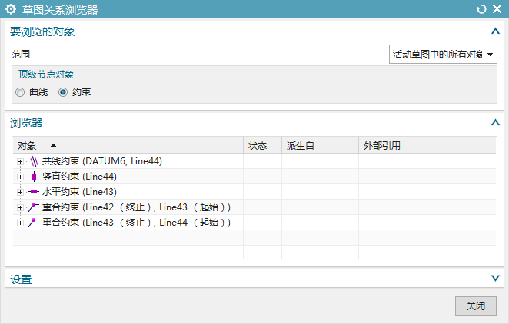

5. “关系浏览器”命令image.png

可查询草图对象并报告其关联约束、尺寸及外部引用。

在对话框中可以方便的查看所有对象或指定对象的约束情况，同时可以删除不正确的约束。
