一、工程图纸的创建

 在UG NX中打开NX文件，单击“应用模块”功能选项卡“设计”组中的“制图”命令，进入制图模块。

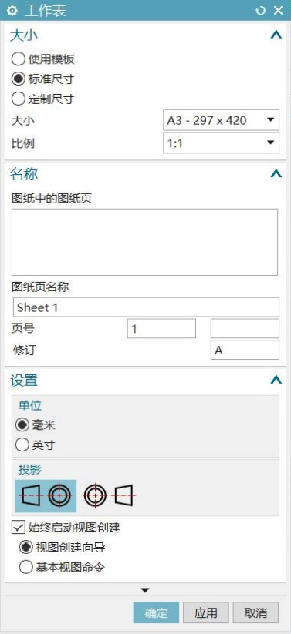

点击“主页”功能选项卡中的“ image.png”命令（或点击下拉菜单【菜单(M)】---【插入(S)】—【图纸页(H)…】命令），弹出“工作表”对话框。

在对话框中设置好尺寸、投影视角后，单击“确定”按钮，创建一张图纸。可取消“视图创建向导”勾选框。

工程图纸创建完成后，在部件导航器中 image.png节点下自动生成一个“工作表”图纸。

在工作表名称后面带有“（工作的-活动）”，表示这是图形区中当前显示的工程图纸。

“大小”区域：用于设置图纸的大小尺寸。通常情况下都点选“标准尺寸”，再根据模型选择合适的图纸大小（如A2、A3、A4等）、图纸比例。

“名称”区域：用于设置图纸页即工作表的名称，默认即可。

“单位”单选框——用于设置图纸的单位。

“投影”——指定第一视角投影或第三视角投影。按照国标，应选择第一视角投影。注意：一旦选定后且图纸中创建了投影视图，那么将不能再修改。



二、工程图纸的编辑


对于已创建好的工程图纸，可以编辑修改其大小、比例等。

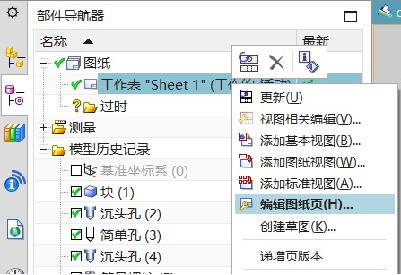

在部件导航器中选定要编辑的工程图纸上点击右键，在弹出的快捷菜单中选择image.png命令，系统弹出“工作表”对话框，利用该对话框可以编辑。

如修改图纸大小更换为小的尺寸，则图纸中部分视图可能会超出范围，从而提示不可更改。

如修改图纸比例，则图纸中所有视图的比例都会按修改后的比例进行调整，可能会影响布局。

如图纸中已有除基本视图外其它视图，则投影的视角方向将不能修改；除非删除其它视图，才能修改投影视角方向。

在部件导航器中选定要删除的工程图纸上点击右键，在弹出的快捷菜单中选择 image.png命令，即可删除所选图纸页，同时其下级所有视图也一并删除。


 视图是按照三维模型的投影关系生成的，主要用来表达零部件模型的内外部结构及尺寸。创建好工程图纸后，就可以向工程图纸中添加所需要的视图。

      基本视图是基于三维实体模型添加到工程图纸上的视图，所以又称为模型视图。除基本视图外的视图都是基于图纸上的其它视图建立的，被用来当做参考的视图称为父视图。每添加一个视图，除基本视图外都需要指定父视图。
