2.2.1 工作界面简介

本节主要来介绍UG NX 12.0的工作界面。前面已经提到过，UG NX 需要新建文件或者打开已存的文件后才能进入工作主界面进行其它操作，所以首先要进行新建或者打开一个已有的文件。打开已有的文件后，UG NX 12.0的工作界面如图2.2.1-1所示。


图2.2.1-1 UG NX 12.0工作界面

在UG NX 12.0工作界面中主要包括如下几个部分：

①快速访问工具条：显示有保存命令、撤销和重做命令、窗口切换和快速访问工作条等功能。

②功能模块：在默认的情况下显示主页、装配、曲线、分析、渲染、视图、应用模块和工具等功能模块；还包含一个【文件(F)】菜单。

③功能区：显示包括主页、装配、曲线、分析、渲染、视图、应用模块和工具每个功能模块对应的功能选项按钮，只有单击各种按钮，就可以方便地进行各种命令操作，即下拉菜单中相应功能命令的快捷操作命令。

④下拉菜单：单击后显示文件、编辑、视图、插入、格式、工具、装配、信息、分析、首选项、窗口、GC工具箱和帮助等的下拉菜单，如图2.2.1-2所示。

⑤上边框条：其内容包括菜单(M)、选择类型过滤器、常规选择过滤器、捕捉工具和视图操作功能的所有功能按钮。

⑥资源工具条区：显示包括装配导航器、部件导航器、重用库和历史记录等导航工具。单击以上的导航工具可以在右侧显示对应导航的内容。

⑦部件导航器：包括模型视图、摄像机、模型历史记录和图纸等相应内容。

⑧标题栏：显示当前打开的UG NX文件的名称。

⑨图形窗口：显示所有的图形对象，包括草图、曲线、模型及其它对象。

⑩提示栏：显示对应操作的提示和指引。

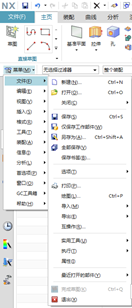

图2.2.1-2下拉菜单


2.2.2 工具条的定制

1. 工具栏显示的设置

在工作界面上显示的功能模块是软件默认的，可以通过在工具栏区域的空白处单击右键，弹出“工具栏设置”快捷菜单如图2.2.2-1所示。

用户可以根据自己的需要，在工具栏设置快捷菜单上单击所需功能，被选上的功能前面会出现“√”，说明该功能已经在工具栏区域上显示。如果不需要某个功能时，也可以单击该功能，该功能前面的“√”会被取消，同时也在工具栏区域上消失。


图2.2.2-1 工具栏显示设置

2. 工具条的定制

工具条的定制方法如下：

² 在工具栏上单击【文件(F)】，单击对话框右下角的图片.png按钮；弹出“定制”对话框，如图2.2.2-2所示。

² 在工作界面的“下拉菜单”单击【菜单(M)】→【工具(T)】→【定制(Z)】，弹出定制对话框。

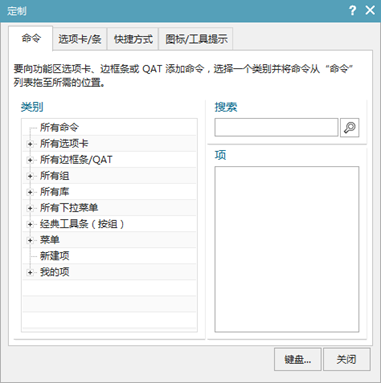

图2.2.2-2 “定制”对话框

在对话框中有“命令”、“选项卡/条”、“快捷方式”和“图标/工具提示”这4种定制内容。

² “命令”定制：可以设置所有命令的布局，包括所有选项卡、所有边框条/QAT、所有组、所有库、所有下拉菜单、经典工具条和菜单等。

如“主页”功能选项的命令定制过程如下：

在对话框中单击【所有选项卡】前面的“+”，打开里面的选项。

点击【主页】选项，在右边的【项】内显示所有主页功能项目，在有“ ”图标的项目上右键，如图2.2.2-3所示。然后可以单击相应的选项进行添加和删除按钮，前面有“√”表示选上，没有“√”表示删除。

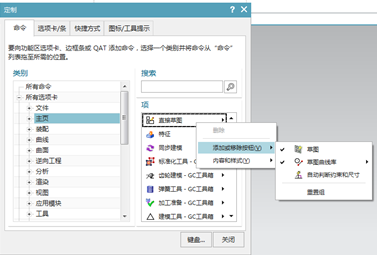

图2.2.2-3 “定制”对话框-命令


² “选项卡/条”定制：也可以对工作界面上显示的功能模块，如图2.2.2-4所示。需要显示的功能，在对应前面打“√”，不需要显示的把“√”去掉。

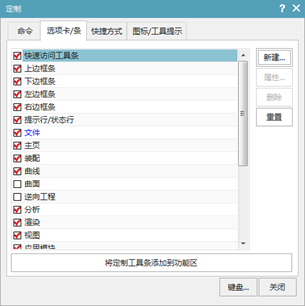

图2.2.2-4“定制”对话框-选项卡/条
