一、修剪片体

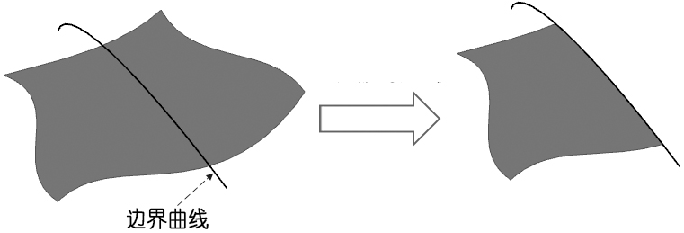

“修剪片体”是通过一些曲线和曲面作为边界，对指定的曲面进行修剪，形成新的曲面边界。所选的边界可以在将要修剪的曲面上，也可以在曲面之外通过投影方向来确定修剪的边界。

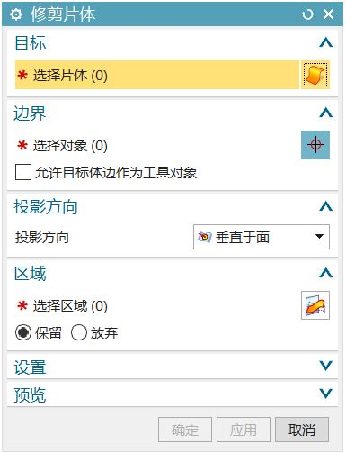

点击“曲面”功能选项卡中的工具条“曲面操作”组---【image.png】命令。


“目标”区域：指定要修剪的曲面。

“边界”区域：指定要选择的曲线作为修剪边界。

“投影方向”区域：通过投影方向来确定修剪边界，其下拉列表的选项有：垂直于面、垂直于曲线平面、沿矢量。

“区域”区域：定义所选择的区域是保留还是舍弃。

“保留”——所选择的区域将被保留。

“舍弃”——所选择的区域将被切除。



二、偏置曲面

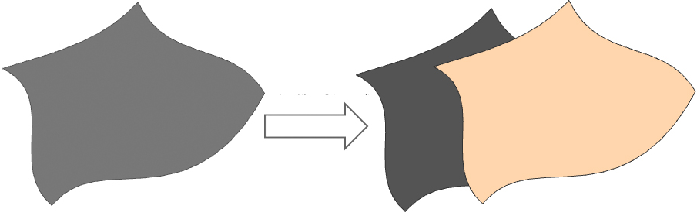

“偏置曲面”用于创建一个或多个现有面的偏置曲面，或者偏移现有曲面。

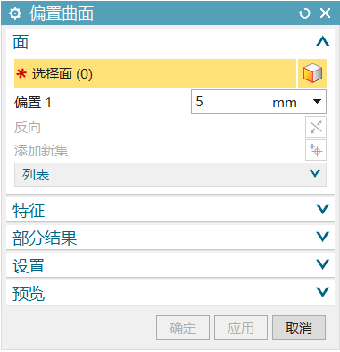

点击“曲面”功能选项卡中的工具条“曲面操作”组---【image.png】命令。


系统利用沿选定面的法向来生成正确的偏置曲面；可以选择任何类型的面作为基面。如果要选择多个面进行偏置操作，则产生多个偏置体。


三、扩大曲面


“扩大曲面”用于调整曲面的大小，生成一个新的扩大特征，该特征和原始的片体相关联，可以根据百分率改变扩大特征的各个边缘曲线。

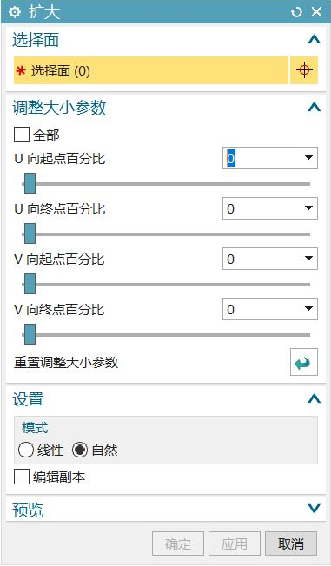

点击“曲面”功能选项卡中的工具条“曲面操作”组---【 image.png】命令。


“调整大小参数”区域：用于调节曲面U/V方向的百分率来控制曲面的大小，可扩大曲面也可缩小曲面。

“设置”区域：

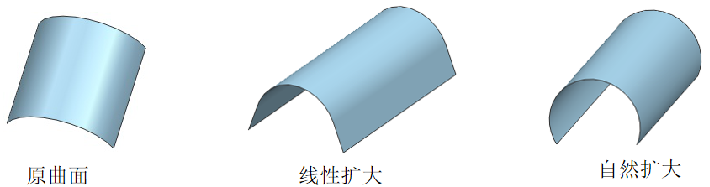

1）“模式”用于设置曲面的调整类型：【线性】、【自然】。

2） image.png：选中该复选框，在原曲面不被删除的情况下生成一个编辑后的曲面。



四、桥接曲面


“桥接曲面”通过位于两组曲面上的两组曲线形成桥接片体，所构造的片体与两边界曲线可以指定相切连续性或者曲率连续性，用来控制桥接片体的形状。

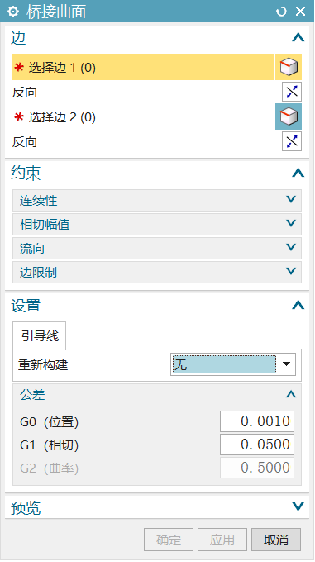

点击“曲面”功能选项卡中的工具条“曲面”组---滚动列表命令---，找到【image.png】命令。
